Hva gjør en transformator?

Kjernesvaret

A transformator overfører elektrisk energi mellom to eller flere kretser gjennom elektromagnetisk induksjon, endre spenningsnivåer uten å endre frekvensen . Rent praktisk øker den spenningen for langdistanseoverføring (f.eks. fra 11 kV til 400 kV) eller trapper den ned for sikker sluttbruk (f.eks. fra 240 V til 12 V for elektronikk). Utover spenningskonvertering gir transformatorer også elektrisk isolasjon, regulerer strømmen og beskytter utstyr mot overspenninger.

Moderne transformatorer oppnår effektiviteter av 95 % til 99 % , noe som gjør dem blant de mest effektive elektriske enhetene i bruk. Enten i en nettstasjon som håndterer hundrevis av megavatt eller en kompakt enhet inne i en telefonlader, forblir det underliggende prinsippet – Faradays lov om elektromagnetisk induksjon – det samme.

Typer transformatorer og deres applikasjoner

Transformatorer er bredt kategorisert etter driftsfrekvens, konstruksjon og bruk. Å forstå forskjellene hjelper deg med å velge riktig enhet for et gitt system.

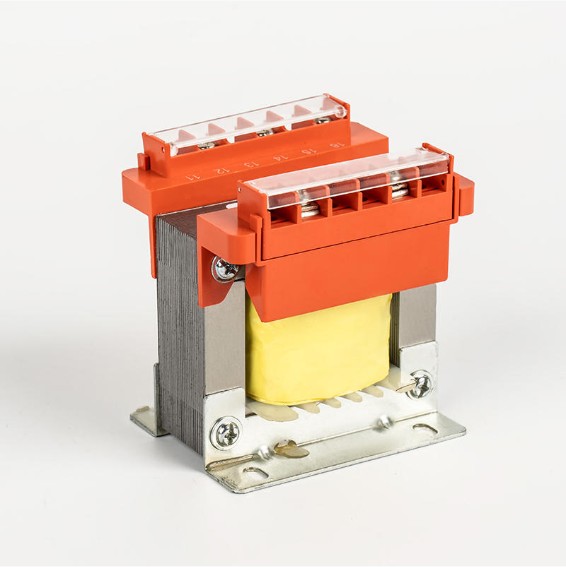

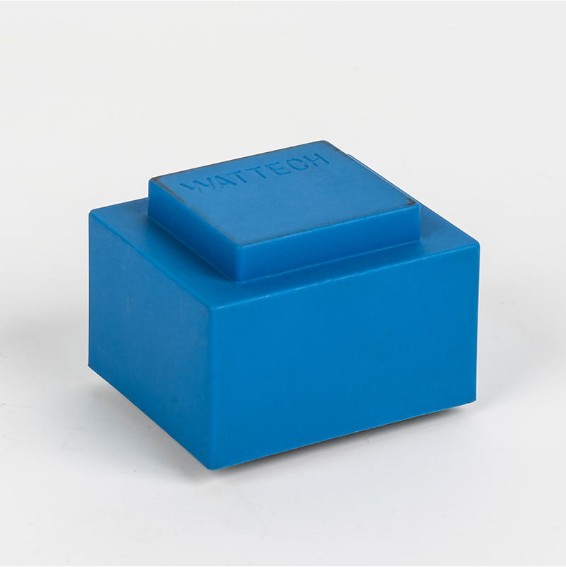

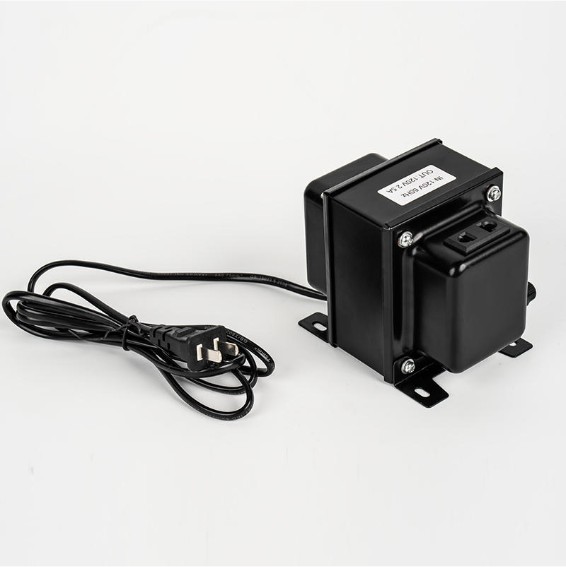

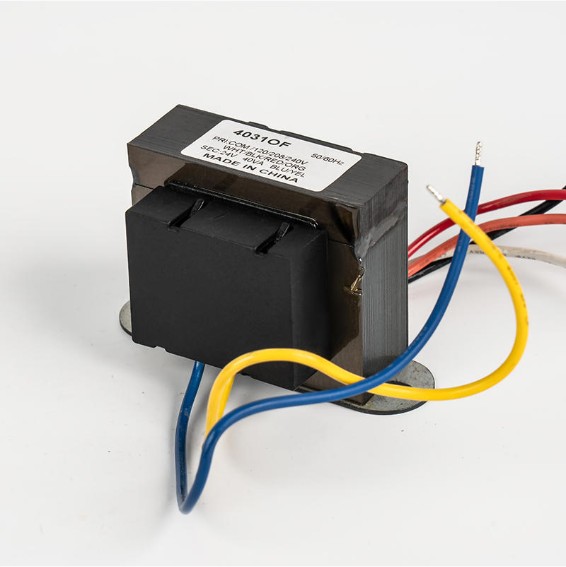

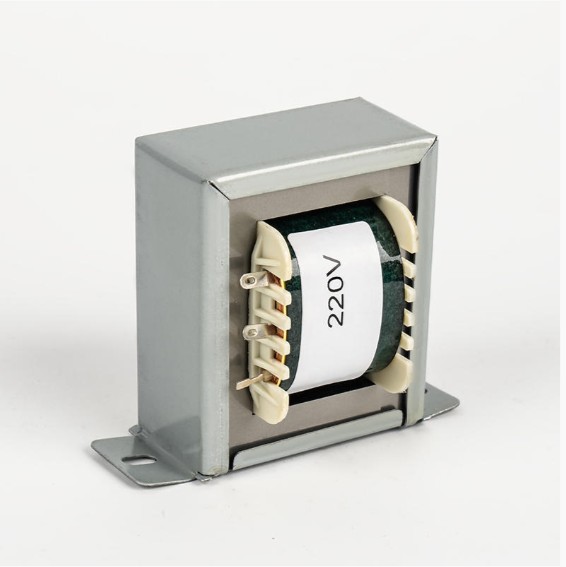

Lavfrekvente transformatorer

Lavfrekvente transformatorer opererer med standard strømnettfrekvens på 50 Hz eller 60 Hz . De bruker laminerte silisiumstålkjerner for å minimere virvelstrømstap. Deres viktigste fordeler inkluderer robusthet, høy krafthåndteringskapasitet og lang levetid – ofte over 25 år med riktig vedlikehold.

Anvendelser av lavfrekvente transformatorer spenner over et bredt spekter av bransjer:

• Strømfordeling: Nettstasjoner går ned fra overføringsspenning til forbrukerspenning
• Industriell kontroll: Spenningsregulatorer, stabilisatorer og elektriske sveisere som krever stabil utgangseffekt med høy strøm
• Belysning og hvitevarer: Dimmesystemer, HVAC-kompressordrifter og kjøleenheter
• Ny energi: Fotovoltaiske (PV) omformere konverterer likestrøm fra solcellepaneler til nettkompatible AC, og energilagringssystemer som administrerer lade-/utladingssykluser

Ningbo Chuangbiao Electronic Technology Co., Ltd. spesialiserer seg på lavfrekvente transformatorer konstruert for disse krevende miljøene, og tilbyr produkter som sikrer effektiv strømkonvertering og pålitelig beskyttelse på tvers av kraft, industri, belysning, husholdningsapparater og nye energisektorer.

Høyfrekvente transformatorer

Høyfrekvente transformatorer opererer fra 20 kHz opptil flere MHz . Fordi kjernetapene øker med frekvensen for jernkjerner, bruker de ferritt eller pulveriserte jernkjerner i stedet. Den største fordelen er størrelsen: en høyfrekvent transformator som håndterer samme kraft som en 50 Hz-enhet kan 10 til 100 ganger mindre og lettere .

Typiske bruksområder inkluderer svitsjede strømforsyninger (SMPS), telekommunikasjonsutstyr, medisinsk utstyr og elektriske kjøretøy (EV) innebygde ladere.

Nåværende transformatortilkobling: Hvordan det fungerer og hvorfor det betyr noe

En strømtransformator (CT) er en måleenhet som produserer en redusert, proporsjonal strøm i sekundærviklingen, noe som tillater sikker måling av høystrømskretser. Riktig tilkobling er avgjørende for både nøyaktighet og sikkerhet.

Standard CT-tilkoblingsprosedyre

1. Før primærlederen (linjen som måles) gjennom CT-vinduet eller koble til primærterminalene (P1, P2).
2. Koble de sekundære terminalene (S1, S2) til måleinstrumentet – vanligvis et 5 A eller 1 A nominelt amperemeter eller energimåler.
3. La aldri sekundæren til en strømførende CT være åpen. En åpen sekundær kan generere farlig høye spenninger (potensielt tusenvis av volt) på grunn av den uhindrede magnetomotoriske kraften.
4. Vær oppmerksom på polaritetsmerker (punktkonvensjon eller P1/S1-merker) for å sikre korrekte faseforhold for beskyttelsesreléapplikasjoner.
5. Jord en sekundær terminal i henhold til standard praksis (vanligvis S2 eller S1 jordet til chassis) for å forhindre fare for flytende spenning.

Vanlige CT-forhold er 100:5, 200:5, 400:5 og 1000:5 A . Å velge et underdimensjonert CT-forhold forårsaker metnings- og målefeil; overdimensjonering reduserer nøyaktigheten ved normal belastning. Spesifiser alltid CT-nøyaktighetsklasse (f.eks. klasse 0.5 for måling, klasse 5P for beskyttelse) ved bestilling.

Pad Mount Transformer: Installasjon og viktige hensyn

En padmontert transformator er en bakkenivå, manipulasjonssikker enhet plassert i et låst stålskap, koblet til et underjordisk distribusjonsnettverk. Det er standardløsningen for forstads- og kommersielle områder der luftlinjer er upraktiske eller uønskede.

Typiske vurderinger varierer fra 25 kVA til 2500 kVA , med primærspenninger på 4 kV til 35 kV og sekundærspenninger på 120/240 V (enfaset) eller 208Y/120 V til 480Y/277 V (trefaset).

Nøkkelinstallasjonskrav

• Betongpute: Må være i vater, strukturelt vurdert og dimensjonert i henhold til produsentens spesifikasjoner (som vanligvis strekker seg 3–6 tommer utover skapets fotavtrykk).
• Klarering: Minimum 3 fot ledig arbeidsplass på høyspenningssiden; 10 fot klaring fra bygninger i henhold til NEC-retningslinjene.
• Kabelføring: Underjordiske kabler kommer inn gjennom ledningshylser som er forseglet mot fuktighet og gnagere.
• Jording: Skapet og nøytralen må festes til en jordstang drevet til lokale krav til jordmotstand (typisk <25 Ω).
• Oljeoppbevaring: Mange jurisdiksjoner krever en sekundær inneslutningsbelegg eller absorberende pute under oljefylte enheter for å forhindre jordforurensning.

Transformator og transformatorstasjon: Hvordan de fungerer sammen

En transformatorstasjon er et anlegg som bytter, transformerer og regulerer elektrisk kraft. Transformatorer er dens sentrale komponenter, og utfører den faktiske spenningskonverteringen mellom overførings- og distribusjonsnivåer.

En typisk arbeidsflyt for nettstasjoner ser slik ut:

1. Transmisjonslinjeinngang: Strøm kommer til 115 kV, 230 kV eller 500 kV fra produksjonsanlegget.
2. Nedtrappingstransformator: En stor krafttransformator reduserer spenningen til 12,47 kV, 13,8 kV eller 34,5 kV for primærdistribusjon.
3. Koblingsutstyr og beskyttelse: Strømbrytere, frakoblingsbrytere og beskyttelsesreléer isolerer feil i løpet av millisekunder.
4. Distribusjonstransformatorer: Stolpemonterte eller padmonterte enheter reduserer spenningen ytterligere til 120/240 V eller 480 V for bolig- og kommersiell bruk.

En enkelt transformatorstasjon kan håndtere 10 MVA til 1000 MVA og veier opptil flere hundre tonn. Svikt i en slik enhet kan svekke en hel region i flere uker, og det er grunnen til at overvåking og vedlikehold av transformatorstasjoner behandles som kritiske infrastrukturoppgaver.

Hvordan sjekke en transformator: testmetoder og hva du skal se etter

Regelmessig testing forhindrer uventede feil og forlenger transformatorens levetid. Den riktige testen avhenger av transformatortypen og tilgjengelig utstyr.

Grunnleggende visuelle og fysiske kontroller

• Inspiser for oljelekkasjer, korrosjon, sprukne bøssinger eller skadede kjøleribber.
• Sjekk oljenivået gjennom siktglasset; lite olje reduserer kjøling og dielektrisk styrke.
• Lytt etter uvanlig brumming, summing eller knitring – lyder over normal 100–120 Hz brumming kan indikere løs kjerne eller delvis utladning.
• Kontroller at kjølevifter eller pumper (hvis de finnes) fungerer som de skal.

Elektriske tester

• Turns Ratio Test (TTR): Bekrefter at forholdet mellom primær og sekundær spenning samsvarer med merkeskiltet. Akseptabelt avvik er typisk ±0,5 % av navneskiltforhold.
• Test av isolasjonsmotstand (IR): Påfør 500 V eller 1000 V DC via et megohmmeter mellom viklinger og mellom viklinger og kjerne. Verdier ovenfor 1000 MΩ anses generelt som sunne for mellomspenningsenheter.
• DC viklingsmotstand: Oppdager kortsluttede svinger eller løse koblinger. Sammenlign målte verdier mot fabrikkdata; avvik over 2 % krever undersøkelse.
• Analyse av oppløst gass (DGA): For oljefylte transformatorer, identifiserer begynnende feil ved å måle gasser oppløst i den isolerende oljen (f.eks. acetylen indikerer lysbuedannelse, hydrogen indikerer delvis utslipp).
• Power Factor / Tan Delta Test: Måler dielektriske tap i isolasjon. Verdiene overstiger 0,5 %–1 % for olje-papir isolasjonssystemer foreslår fuktinntrengning eller aldring.

Anbefalte vedlikeholdsintervaller

Velge riktig transformator for applikasjonen din

Å velge en transformator innebærer å tilpasse flere parametere til belastningen og miljøet. Underdimensjonering forårsaker overoppheting og for tidlig feil; overdimensjonering sløser med kapital og øker tap uten last.

• kVA-vurdering: Beregn den totale tilkoblede lasten (i kW) delt på effektfaktoren, og legg til en sikkerhetsmargin på 20–25 % for fremtidig utvidelse.
• Spenningsforhold: Tilpass primærspenning til forsynings- og sekundærspenning til belastningskravet; bekreft trinnkoblerområdet hvis forsyningsspenningen varierer.
• Isolasjonsklasse: Velg tørr type for innendørs, brannfølsomme steder (f.eks. sykehus, høyhus); oljenedsenket for utendørs transformatorstasjoner der høyere klassifisering er nødvendig.
• Driftsfrekvens: Bekreft 50 Hz eller 60 Hz kompatibilitet – en transformator designet for 60 Hz vil overopphetes og mettes hvis den drives ved 50 Hz med samme spenning.
• Miljøforhold: For fuktige, korrosive eller høye omgivelser, spesifiser innkapslede viklinger, tropisk belegg eller høyderelaterte enheter.

For industrielle og nye energiapplikasjoner som krever bevist lavfrekvent transformatorytelse, leverer Ningbo Chuangbiao Electronic Technology Co., Ltd. konstruerte løsninger – fra sveisetransformatorer og spenningsregulatorer til PV-omformertransformatorer og energilagringssystemenheter – støttet av strenge kvalitetsstandarder og dyp applikasjonsekspertise.
