Grunnleggende om transformator: Hva er transformator?

A transformator er en statisk elektrisk enhet som overfører elektrisk energi mellom to eller flere kretser gjennom elektromagnetisk innnnnnduksjon, uten noen direkte elektrisk forbindelse. Dens kjernefunksjon er å øke spenningen opp eller ned mens strømmen (ideelt sett) holdes konstant. Å forstå det grunnleggende om transformatorer er avgjørende for alle som jobber med kraftsystemer, industrielle kontroller eller fornybare energiapplikasjoner.

jeg praksis vil en transformator koblet til en 240V primærforsyning med et omdreiningsforhold på 10:1 levere omtrent 24V ved sekundæren - et enkelt forhold som underbygger all transformatordesign og valg.

Transformatoren og prinsippene for elektromagnetisk induksjon

Transformatorer opererer utelukkende på Faradays lov om elektromagnetisk induksjon. Når en vekselstrøm flyter gjennom primærviklingen, skaper den en kontinuerlig skiftende magnetisk fluks i kjernen. Denne skiftende fluksen induserer en elektromotorisk kraft (EMF) i sekundærviklingen.

Den induserte EMF i hver vikling er beskrevet av:

E = 4,44 × f × N × Φ _maks

Hvor:

• f = tilførselsfrekvens (Hz)
• N = antall omdreininger i viklingen
• Φ _maks = maksimal magnetisk fluks (Webers)

Fordi transformatorer er avhengige av å endre fluks, fungerer de bare med vekselstrøm (AC). Påføring av likestrøm resulterer i ingen induksjon - bare et motstandsdyktig spenningsfall og potensielt skadelig varmeoppbygging i viklingen.

Enfase spenningstransformator

Enfase spenningstransformatoren er den mest grunnleggende transformatortypen. Den består av to spoler - den primære og den sekundære - viklet rundt en delt magnetisk kjerne. Når en AC-spenning tilføres primæren, vises en proporsjonal spenning på sekundærterminalene.

Nøkkelegenskapene til enfasede transformatorer inkluderer:

• Spenningstransformasjon er direkte proporsjonal med omdreiningsforholdet
• Strømtransformasjon er omvendt proporsjonal med omdreiningsforholdet
• Primær og sekundær er elektrisk isolert, men magnetisk koblet
• Vanlige bruksområder inkluderer husholdningsapparater, industrielle kontroller og belysningssystemer

En typisk enfaset distribusjonstransformator for boligbruk trapper ned bruksforsyningen fra 11kV til 230V for trygt innenlands forbruk.

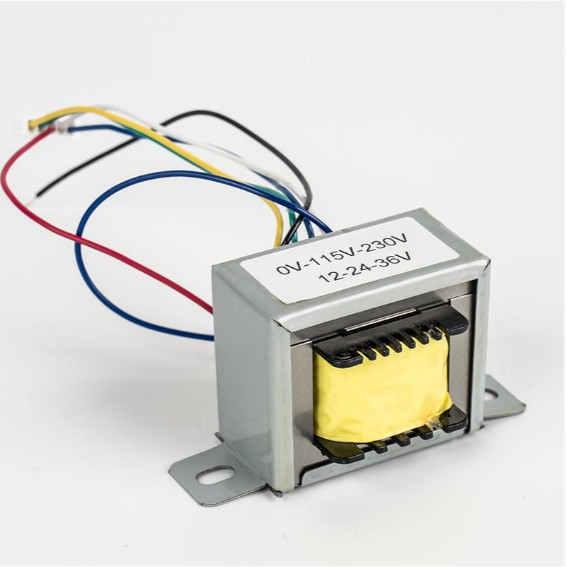

Transformatorkonstruksjon (enfase)

En enfaset transformator har tre primære fysiske komponenter:

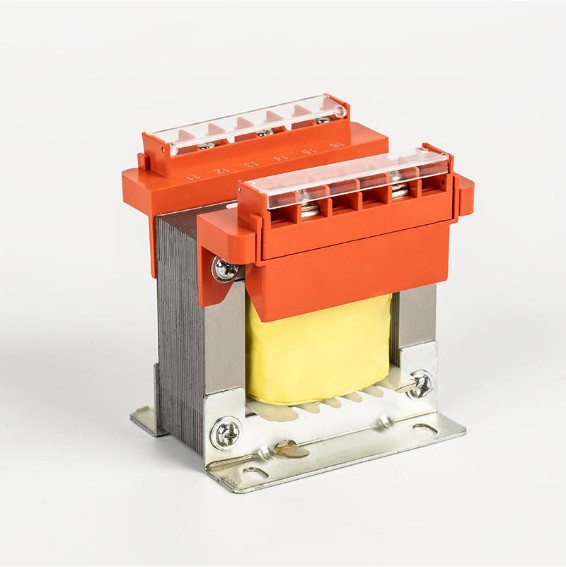

Magnetisk kjerne

Kjernen gir en lav-reluktansbane for den magnetiske fluksen. Den er konstruert av tynne lamineringer av silisiumstål (vanligvis 0,35 mm til 0,5 mm tykke), hver belagt med isolerende lakk. Denne laminerte strukturen reduserer virvelstrømstap med opptil 90 % sammenlignet med en solid kjerne med samme dimensjoner.

To vanlige kjernekonfigurasjoner brukes:

• Kjernetype: Viklinger omgir kjernebenene; bedre for høyspenningsapplikasjoner
• Shell-type: Kjerne omgir viklingene; gir bedre magnetisk skjerming og er kompakt

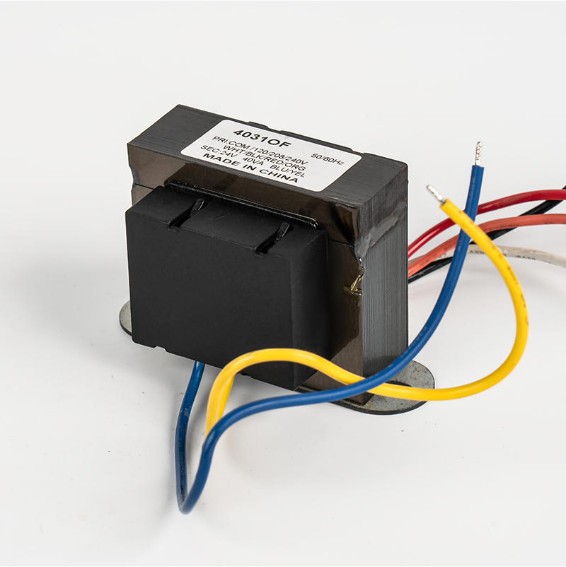

Viklinger

Viklinger are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

jegsolasjonssystem

jegsolasjon skiller primær- og sekundærviklingene og isolerer hver fra kjernen. Vanlige isolasjonsmaterialer inkluderer kraftpapir, pressboard og lakkert cambric. Isolasjonsklassen (f.eks. Klasse B ved 130°C, Klasse F ved 155°C) bestemmer den maksimale driftstemperaturen.

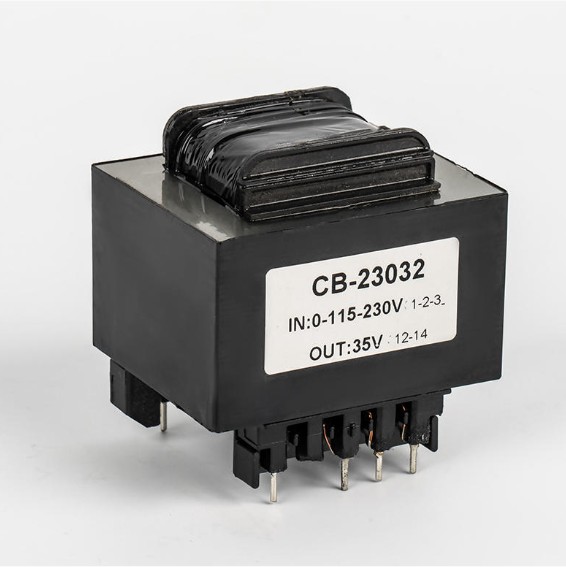

En transformators svingforhold

Omdreiningsforholdet er den viktigste enkeltparameteren i transformatordesign. Den definerer forholdet mellom primære og sekundære spenninger og strømmer.

Omdreiningsforhold (a) = N _P / N _S = V _P / V _S = jeg _S / jeg _P

Hvor N _P og N _S er antall svinger på henholdsvis primær og sekundær, V _P og V _S er de tilsvarende spenningene, og I _P og jeg _S er strømmene.

Legg merke til at mens spenningen skalerer med omdreiningsforholdet, skalerer strømmen omvendt - en transformator som halverer spenningen vil doble strømmen (forutsatt en ideell transformator).

Transformatorhandling forklart

Transformatorhandling refererer til hele sekvensen av energioverføring fra primær til sekundær. Her er trinn-for-trinn-prosessen:

1. AC-spenning påføres primærviklingen, og driver en vekselstrøm gjennom den.
2. Denne strømmen etablerer en vekslende magnetisk fluks i kjernen, og fullfører vanligvis 50 eller 60 hele sykluser per sekund avhengig av tilførselsfrekvensen.
3. Den skiftende fluksen kobles til sekundærviklingen og induserer en spenning (ved Faradays lov).
4. Når en last er koblet til sekundæren, flyter strømmen, og lasten får strøm.
5. Den sekundære strømmen skaper sin egen fluks som motsetter seg den primære fluksen (Lenzs lov), noe som får primærstrømmen til å trekke mer strøm fra forsyningen for å kompensere - en selvregulerende mekanisme.

Denne handlingen er helt kontaktløs - ingen bevegelige deler, ingen elektrisk forbindelse mellom viklinger - noe som gjør transformatorer eksepsjonelt pålitelige med levetider som ofte overstiger 25–40 år i godt vedlikeholdte installasjoner.

Grunnleggende transformator Eksempel: Bearbeidet beregning

Vurder en enfaset transformator med følgende spesifikasjoner:

• Primærspenning (V _P ): 230V
• Sekundærspenning (V _S ): 12V
• Primære svinger (N _P ): 1150 omdreininger
• Belastningsmotstand: 10Ω

Trinn 1 — Finn turforholdet: a = 230 / 12 ≈ 19,17

Trinn 2 — Finn N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 omdreininger

Trinn 3 — Finn sekundærstrøm: I _S = V _S /R = 12/10 = 1,2A

Trinn 4 — Finn primærstrøm (ideell): I _P = jeg _S / a = 1,2 / 19,17 ≈ 0,063A (63mA)

Dette eksemplet illustrerer hvordan primæren trekker bare en liten strøm mens den leverer 12V til lasten - en praktisk demonstrasjon av spenningsnedgang med strømoppgang.

Elektrisk kraft i en transformator

I en ideell transformator er inngangseffekt lik utgangseffekt. Det er ingen energikonvertering - bare energioverføring:

P _in = V _P × I _P = V _S × I _S = P _ut

I den virkelige verden går en del av inngangseffekten tapt. Disse tapene faller inn i to kategorier:

Kjernetap (jern).

Kjernetap er konstant uavhengig av belastning og består av:

• Tap av hysterese: Energi forsvinner når de magnetiske domenene i kjernen reverserer retning hver syklus. Redusert ved bruk av kornorientert silisiumstål.
• Virvelstrømtap: Sirkulerende strømmer indusert i kjernematerialet. Redusert ved å laminere kjernen.

Kobber (I²R) tap

Kobbertap oppstår fra motstanden til viklingslederne og varierer med kvadratet på laststrømmen: P _Cu = jeg² × R . Disse tapene øker betydelig ved høyere belastninger, og det er grunnen til at transformatorer er vurdert til en spesifikk kVA for å forhindre overoppheting.

Transformatoreffektivitet

Transformatoreffektivitet (η) er definert som forholdet mellom utgangseffekt og inngangseffekt, uttrykt i prosent:

η (%) = (P _ut / P _in ) × 100 = (P _ut / (P _ut P _tap )) × 100

Moderne krafttransformatorer oppnår rutinemessig effektivitetsgevinster på 97 % til 99,5 % , noe som gjør dem blant de mest effektive elektriske enhetene som noen gang er utviklet. En 100 kVA transformator med 99 % virkningsgrad sprer bare rundt 1 kW som varme samtidig som den leverer 99 kW brukbar effekt.

Maksimal effektivitet oppstår når kobbertap er lik jerntap - en tilstand som kan konstrueres ved nøye valg av kjernemateriale, kjernetverrsnitt og lederdimensjonering. For en transformator på 50 kVA med jerntap på 200W og kobbertap på 200W ved full belastning:

η = 50 000 / (50 000 200 200) × 100 = 99,2 %

Transformatoreffektivitet Triangle

Effektivitetstriangelet er et visuelt verktøy avledet fra krafttrekanten, nyttig for å forstå forholdet mellom inngangseffekt, utgangseffekt og tap i en transformator.

De tre sidene representerer:

• Inngangseffekt (s _in ): Hypotenusen - total energi hentet fra forsyningen
• Utgangseffekt (s _ut ): Nyttig kraft levert til lasten
• Tap (P _tap ): Kjernetap kobbertap forsvinner som varme

Effektivitetsvinkelen θ representerer hvor nær transformatoren fungerer optimalt - en mindre vinkel indikerer høyere effektivitet. Denne konseptuelle modellen hjelper ingeniører med å visualisere effektivitetsavveininger når de optimerer transformatordesign for spesifikke lastprofiler.

Transformator grunnleggende sammendrag

Nøkkelprinsippene for transformatordrift kan oppsummeres som følger:

Grunnleggende representasjon av transformatoren

I kretsskjemaer og tekniske skjemaer er transformatoren representert av to koplede spolesymboler atskilt med vertikale linjer (som representerer kjernen). Standardskjemaet formidler:

• Punktnotasjon: Prikker ved en terminal av hver vikling indikerer polariteten - spenningene ved prikkede terminaler er i fase
• Kjernelinjer: Enkelte linjer representerer en luftkjernetransformator; doble linjer representerer en jernkjernetransformator
• Viklede etiketter: Primær (venstre) og sekundær (høyre) er tydelig differensiert

For en ideell transformatormodell brukt i kretsanalyse inkluderer den ekvivalente kretsen en ideell transformator med svingforhold a , som representerer perfekt energioverføring. Ekte transformatormodeller legger til seriemotstand (R ₁ , R ₂ ) og lekkasjereaktans (X ₁ , X ₂ ) for hver vikling, pluss en shuntgren som representerer magnetiseringsreaktansen og kjernetapsmotstanden – noe som gir ingeniører et komplett verktøy for å forutsi spenningsregulering og effektivitet under enhver belastningstilstand.

Spenningsregulering — endringen i sekundær terminalspenning fra tomgang til full belastning — er en nøkkelytelsesmåling. En godt designet lavfrekvent transformator opprettholder spenningsreguleringen innenfor 2 % til 5 % , som sikrer stabil spenningslevering over hele lastområdet.

Enten den brukes i en 230V husholdningsforsyning, en 10kV industriell transformatorstasjon eller en fotovoltaisk omformer som konverterer solenergi DC til nett AC, forblir transformatoren den grunnleggende enheten for elektrisk kraftteknikk – enkel i prinsippet, ekstraordinær i bruk.
