Hvordan transformatorer fungerer: typer, struktur, applikasjoner og begrensninger

Hva er Transformatorer ?

En transformator er en elektrisk enhet som overfører energi mellom to eller flere kretser gjennom elektromagnetisk induksjon, som muliggjør spenningskonvertering, strømregulering og elektrisk isolasjon uten direkte elektrisk tilkobling. I kjernen består en transformator av to eller flere spoler av tråd (viklinger) viklet rundt en delt magnetisk kjerne. Når vekselstrøm flyter gjennom primærviklingen, genererer den et skiftende magnetfelt som induserer en spenning i sekundærviklingen - dette er Faradays lov om elektromagnetisk induksjon i aksjon.

Transformatorer er bredt kategorisert etter driftsfrekvens i to hovedtyper: lavfrekvente transformatorer (vanligvis opererer ved 50–60 Hz) og høyfrekvente transformatorer (fungerer fra noen få kHz opp til flere MHz). Begge typer er uunnværlige på tvers av kraftsystemer, industrielt utstyr, forbrukerelektronikk og fornybar energiinfrastruktur.

Historisk kontekst: Hvordan transformatorer kom til å drive verden

Transformatoren ble først demonstrert i 1831 av Michael Faraday, som oppdaget elektromagnetisk induksjon. Den praktiske transformatoren slik vi kjenner den i dag ble utviklet på 1880-tallet av ingeniører inkludert Lucien Gaulard, John Dixon Gibbs, William Stanley Jr., og teamet ved Westinghouse. "War of Currents" mellom Edisons DC-system og Tesla/Westinghouses AC-system ble avgjørende vunnet av AC - i stor grad fordi transformatorer kunne øke spenningen for langdistanseoverføring og deretter trappe den ned igjen for sikker husholdningsbruk, noe DC-teknologi på den tiden ikke kunne oppnå effektivt.

På begynnelsen av 1900-tallet dannet transformatorer ryggraden i elektriske nett over hele verden. I dag, fra små ferrittkjernetransformatorer inne i en smarttelefonlader til massive 1000 MVA-enheter i nettstasjoner ligger transformatorteknologien til grunn for praktisk talt all moderne elektrisk infrastruktur.

Grunnleggende transformator: spenning, svingforhold og effektivitet

Den grunnleggende driften til en transformator er styrt av omdreiningsforholdet - forholdet mellom antall omdreininger i primærviklingen (N₁) og sekundærviklingen (N₂):

• Step-up transformator : N₂ > N₁ → Sekundærspenning er høyere enn primærspenning (f.eks. kraftverkseffekt trappet opp til 400 kV for langdistanseoverføring)

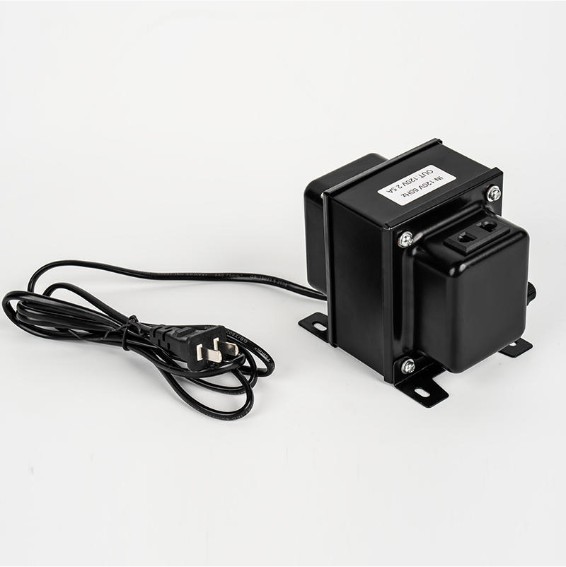

• Nedtrappingstransformator : N₂ < N₁ → Sekundærspenning er lavere enn primærspenning (f.eks. 11 kV distribusjon trappet ned til 230 V for hjem)
• Isolasjonstransformator : N₁ = N₂ → Samme spenning på begge sider, brukt for elektrisk sikkerhet og støyisolering

Spenningsforholdet er: V1/V2 = N1/N2. Følgelig transformeres strømmen omvendt: I1/I2 = N2/N1. Moderne krafttransformatorer oppnår effektivitet på 95 %–99,5 % , noe som gjør dem blant de mest effektive elektriske maskinene som noen gang er bygget. Tap oppstår fra to kilder: kobbertap (I²R-oppvarming i viklinger) og kjernetap (hysterese og virvelstrømstap i den magnetiske kjernen).

Transformatorstruktur: Kjernekomponenter forklart

For å forstå hvordan en transformator fungerer, må du kjenne til de viktigste strukturelle komponentene:

Magnetisk kjerne

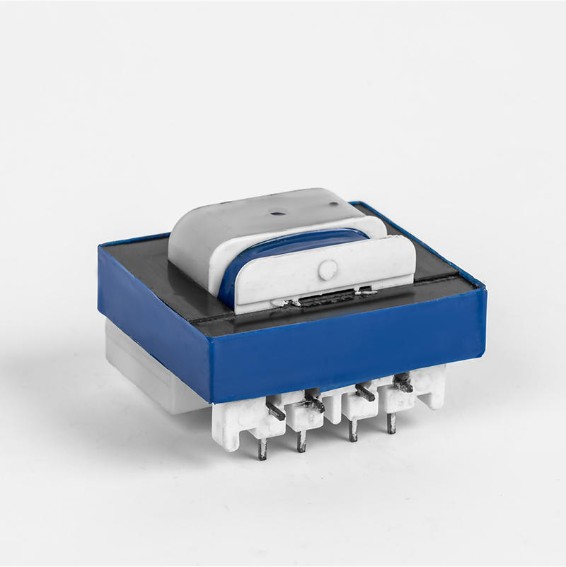

Kjernen kanaliserer den magnetiske fluksen mellom viklingene. Lavfrekvente transformatorer bruker laminerte silisiumstålkjerner (0,25–0,5 mm tykke plater) for å minimere virvelstrømstap ved 50/60 Hz. Høyfrekvente transformatorer bruker ferrittkjerner eller pulveriserte jernkjerner, som har lavere kjernetap ved kHz–MHz-frekvenser. Kjernegeometrien varierer - vanlige former inkluderer E-I-kjerner, toroidale kjerner og U-I-kjerner, hver med spesifikke fordeler i flukseffektivitet, viklingsvennlighet og EMI-skjerming.

Primære og sekundære viklinger

Viklinger er spoler av isolert kobbertråd (eller noen ganger aluminium) viklet rundt kjernen. Primærviklingen mottar inngangsvekselstrøm; sekundæren leverer utgangseffekt. Flerviklingsdesign kan gi flere utgangsspenninger samtidig. Isolasjonsklasse (A, B, F, H) bestemmer maksimal tillatt temperatur — Klasse H isolasjon tåler opptil 180°C , egnet for industrielle transformatorer med høy belastning.

Isolasjons- og kjølesystemer

Store krafttransformatorer er nedsenket i mineralolje eller syntetisk estervæske for både isolasjon og varmeavledning. Mindre transformatorer av tørr type bruker luftkjøling eller harpiksinnkapsling (støpeharpikstransformatorer). Oljekjølte enheter kan distribuere tvungne olje- og luftkjølingssystemer (OFAF) for å håndtere klassifiseringer opp til 1000 MVA og utover .

Hvordan transformatorer fungerer: trinn-for-trinn elektromagnetisk prosess

1. AC-spenning påføres primærviklingen, og driver vekselstrøm gjennom den.
2. Denne vekselstrømmen skaper en tidsvarierende magnetisk fluks i kjernen, proporsjonal med den påtrykte spenningen og omvendt proporsjonal med frekvens og antall omdreininger (Faradays lov: V = N × dΦ/dt).
3. Den magnetiske fluksen kanaliseres effektivt gjennom kjernen til sekundærviklingen.
4. Den skiftende fluksen induserer en EMF (elektromotorisk kraft) i sekundærviklingen - utgangsspenningen - bestemt av omdreiningsforholdet.
5. Når en last kobles til sekundæren, flyter strømmen, og transformatoren justerer automatisk primærstrømmen for å opprettholde energibalansen (minus tap).

Denne prosessen er helt passiv – ingen bevegelige deler, ingen aktiv svitsjing i en konvensjonell transformator – som er grunnen til at transformatorer leverer eksepsjonell pålitelighet og lang levetid, ofte 25–40 år for godt vedlikeholdte krafttransformatorer.

Lavfrekvent transformator vs. høyfrekvent transformator

Skillet mellom lav- og høyfrekvente transformatorer går utover bare driftsfrekvens - det påvirker kjernemateriale, fysisk størrelse, effektivitetsprofil og applikasjonsegnethet.

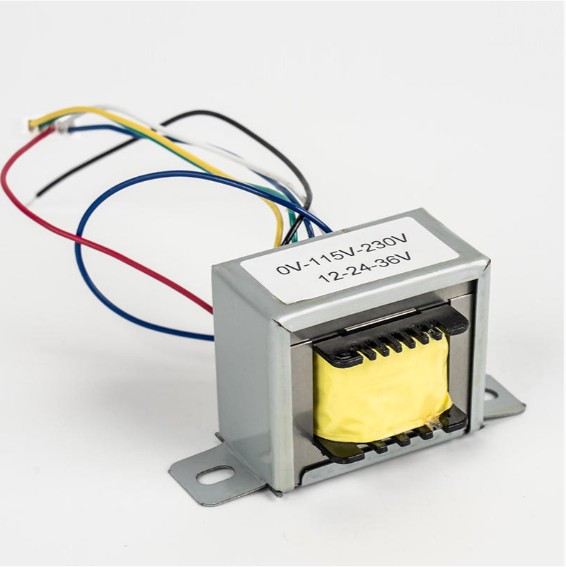

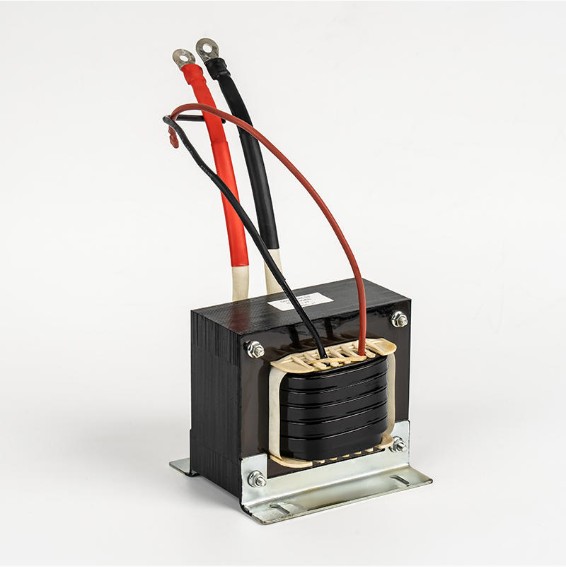

Lavfrekvent transformator: styrker og brukstilfeller

Lavfrekvente transformatorer fungerer direkte på nettstrøm (50 eller 60 Hz) og er kjent for sine pålitelighet, elektrisk isolasjonskvalitet og evne til å håndtere høye overspenningsstrømmer . De er arbeidshestene innen kraftdistribusjon, industriell automasjon, elektrisk sveising og fornybare energisystemer. En 100 kVA lavfrekvent isolasjonstransformator i et solcelleinvertersystem konverterer for eksempel ikke bare DC-avledet AC til nettspenning, men gir også galvanisk isolasjon som beskytter både omformeren og nettet mot feilstrømmer.

Ningbo Chuangbiao Electronic Technology Co., Ltd. har bygget sitt rykte på dette domenet. Som ledende innen produksjon av lavfrekvente transformatorer, utvikler selskapet produkter for applikasjoner som spenner over spenningsregulatorer, elektriske sveisere, fotovoltaiske omformere, energilagringssystemer, HVAC og husholdningsapparater. I sveiseutstyr leverer transformatorene stabil sveisespenning og strøm som er kritisk for jevn sveisekvalitet. I fotovoltaiske omformere konverterer enhetene deres likestrøm fra solcellepaneler til nettkompatibel AC, samtidig som de gir den galvaniske isolasjonen som kreves av de fleste nasjonale nettkoder. I batterilagringssystemer håndterer toveis lavfrekvente transformatorer både lade- og utladingssykluser, noe som forbedrer den generelle effektiviteten til fornybar energiintegrasjon.

Høyfrekvent transformator: styrker og brukstilfeller

Høyfrekvente transformatorer er den muliggjørende komponenten i brytermodusstrømforsyninger (SMPS), der nettvekselstrøm først likerettes til likestrøm, deretter kobles til høyfrekvens (typisk 20 kHz–300 kHz) før den mates inn i transformatoren. Å operere med høyere frekvens betyr at kjernen kan være dramatisk mindre for samme effekt. A 65W bærbar lader bruk av høyfrekvent transformasjon passer i håndflaten din; en tilsvarende 50 Hz transformator vil være i mursteinstørrelse. Høyfrekvente design er avgjørende i telekomstrømforsyninger, medisinsk bildebehandlingsutstyr, EV innebygde ladere og LED-drivere der kompakthet er kritisk.

Nøkkelapplikasjoner for transformatorer på tvers av bransjer

Kraftoverføring og distribusjon

Elektrisk energi genereres ved kraftverk ved spenninger typisk mellom 11 kV og 25 kV. Step-up transformatorer hever dette til 220 kV, 400 kV eller til og med 765 kV for langdistanseoverføring, dramatisk reduksjon av resistive tap (effekttap = I²R, så dobling av spenningen og halvering av strømmen reduserer tapene med 75%). På destinasjonen reduserer nedtrappingstransformatorer gradvis spenningen til 33 kV, 11 kV og til slutt 230/400 V for sluttbrukere.

Industriell sveising og produksjon

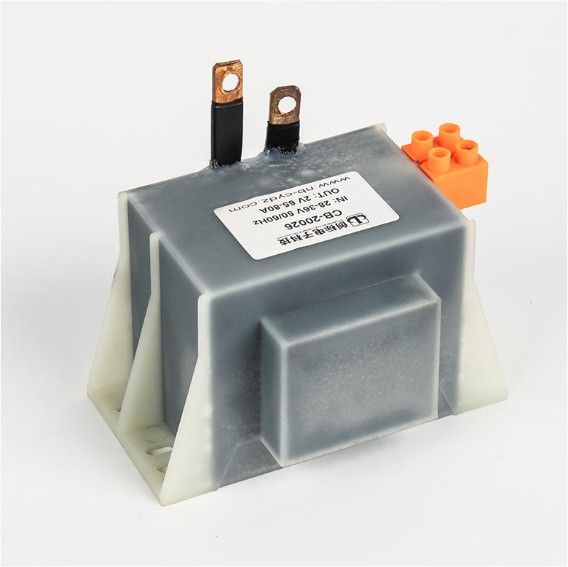

Elektriske lysbuesveisere er avhengige av lavfrekvente transformatorer for å konvertere nettspenningen (230 V eller 400 V) ned til de lave spenningene (20–80 V) som kreves for sveising av lysbuer, samtidig som de leverer svært høye strømmer - vanligvis 100–500 A eller mer . Transformatorens iboende lekkasjeinduktans gir en naturlig strømbegrensende karakteristikk som stabiliserer sveisebuen, noe som er avgjørende for jevn sveisekvalitet i industriell produksjon.

Fornybar energi: Fotovoltaiske omformere og energilagring

I fotovoltaiske (PV) systemer konverterer lavfrekvente transformatorer i streng- eller sentrale omformere den behandlede DC fra solcellepaneler til nettkompatibel AC, samtidig som de gir den galvaniske isolasjonen som kreves av mange nettstandarder. I batterienergilagringssystemer (BESS) håndterer toveis transformatorer både lade- (AC→DC) og utladingssykluser (DC→AC). Den globale installerte solenergikapasiteten passerte 1,6 TW i 2024 , som representerer en enorm og økende etterspørsel etter pålitelig transformatorteknologi i denne sektoren.

Hvitevarer og belysning

Transformatorer i klimaanlegg konverterer AC til DC for kompressordrifter og viftemotorer med variabel hastighet. I belysningssystemer regulerer transformatorer - inkludert elektroniske forkoblinger med høyfrekvente transformatorer - spenning og strøm til lysrør og LED-armaturer. Lavfrekvente isolasjonstransformatorer i HVAC- og kjølesystemer beskytter sensitiv kontrollelektronikk mot forstyrrelser i kraftledningen, og sikrer stabil og effektiv kjøle- eller oppvarmingsdrift på tvers av varierende nettforhold.

Transformator ulemper og begrensninger

Til tross for fordelene har transformatorer reelle begrensninger som ingeniører må ta hensyn til under systemdesign:

• Bare AC-drift : Konvensjonelle transformatorer fungerer kun med vekselstrøm. DC-spenninger kan ikke transformeres uten først å bli invertert til AC - og det er grunnen til at DC-baserte systemer krever invertere eller omformere som har høyfrekvente transformatorer.
• Størrelse og vekt ved lav frekvens : Lavfrekvent drift krever større kjerner og mer kobbervikling. En 10 kVA, 50 Hz transformator kan veie 50–80 kg, noe som er upraktisk i miljøer med begrenset plass eller bærbare.
• Kjernetap uten belastning : Hysterese og virvelstrømstap oppstår når transformatoren er aktivert, selv ved null belastning. En stor distribusjonstransformator som kjører med 10 % belastning pådrar seg fortsatt 100 % av tomgangstapene, noe som reduserer effektiviteten i lett belastede nettverk.
• Harmonisk forvrengningsfølsomhet : Ikke-lineære belastninger (VFD-er, UPS-likerettere, EV-ladere) injiserer harmoniske strømmer i transformatorviklinger, noe som forårsaker ytterligere oppvarming og akselerert aldring. Uten K-faktor vurdert design, kan det være nødvendig med en standard transformator redusert til 50–70 % av merkeskiltets kapasitet under tunge harmoniske belastninger.
• Innkoblingsstrøm ved strømtilførsel : Når de slås på første gang, kan transformatorer trekke innkoblingsstrømmer på 8–12 ganger merkestrømmen i flere sykluser, noe som krever riktig kalibrerte beskyttelsesreleer for å forhindre forstyrrende utløsning.
• Miljøhensyn (oljefylte typer) : Mineraloljefylte transformatorer medfører brann- og utslippsrisiko. Dette driver den økende bruken av tørr-type og biologisk nedbrytbare naturlig estervæskedesign, spesielt for innendørs, underjordiske og miljøsensitive installasjoner.

Konklusjon: Velg riktig transformator for applikasjonen din

Transformatorer - enten lavfrekvente eller høyfrekvente - forblir uerstattelige i moderne elektriske systemer. Det riktige valget avhenger av dine spesifikke driftskrav:

• Hvis du trenger høy effekt, robust elektrisk isolasjon, overspenningstoleranse og drift med direkte nettfrekvens — for kraftdistribusjon, industriell sveising, solomformere, HVAC eller energilagring — en lavfrekvent transformator er det riktige valget.
• Hvis du trenger kompakt størrelse, lett emballasje og integrering i svitsjede moduskretser — for bærbare ladere, telekommunikasjon, medisinsk utstyr eller EV innebygde ladere — høyfrekvente transformatorer er den optimale løsningen.

Etter hvert som energisystemer utvikler seg – drevet av utvidet fornybar generasjon, distribuert batterilagring og elbilinfrastruktur – øker etterspørselen etter høyytelsestransformatorer. Fremskritt innen amorfe og nanokrystallinske kjernematerialer, forbedrede isolasjonssystemer og smart overvåking (IoT-aktiverte transformatorer med sanntids belastning, temperatur og helsediagnostikk) presser effektivitet og pålitelighet til nye høyder. Forstå hvordan transformatorer fungerer er ikke bare akademisk: det er grunnleggende kunnskap for å designe, spesifisere og vedlikeholde de elektriske systemene som driver moderne industri og dagligliv.
