Den komplette guiden til transformator: typer, vurderinger og applikasjoner

An elektrisk transformator er en statisk elektromagnetisk enhet som overfører elektrisk energi mellom kretser gjennom elektromagnetisk induksjon. Rangeringen - uttrykt i volt-ampere (VA) eller kilovolt-ampere (kVA) - indikerer den maksimale belastningen den kan håndtere kontinuerlig uten overoppheting. Å forstå hvordan transformatorer er vurdert, hvilke typer som finnes og hvilke som passer til din applikasjon er avgjørende for sikker og effektiv kraftsystemdesign.

Hvordan er en transformator vurdert?

Transformatorer er vurdert i volt-ampere (VA) eller kilovolt-ampere (kVA) , ikke watt – fordi klassifiseringen må ta hensyn til både resistive og reaktive belastninger, uavhengig av effektfaktor. Rangeringen reflekterer produktet av transformatorens merkespenning og merkestrøm på enten primær- eller sekundærsiden.

Nøkkelparametere i et transformatornavneskilt inkluderer:

• kVA karakter – Total tilsynelatende kraftkapasitet (f.eks. 50 kVA, 500 kVA)
• Primær- og sekundærspenninger – Inngangs- og utgangsspenningsnivåer (f.eks. 11 000V / 400V)
• Frekvens – Vanligvis 50 Hz eller 60 Hz
• Impedans (%Z) – Påvirker kortslutningsstrøm; vanlige verdier varierer fra 4 % til 6 %
• Kjøleklasse – ONAN (olje naturlig luft naturlig), ONAF, OFAF, etc. for store enheter; AN eller AA for tørr type
• Isolasjonsklasse – Temperaturklassifisering som Klasse B (130 °C), Klasse F (155 °C) eller Klasse H (180 °C)

For eksempel, en 100 kVA transformator ved 400V sekundær kan levere en maksimal strøm på 144,3 A (100 000 ÷ 400 × √3 for trefase). Å overskride dette kontinuerlig forårsaker isolasjonsforringelse og eventuelt svikt.

Step-Up vs Step-down transformators

Den mest grunnleggende klassifiseringen av elektriske transformatorer er etter spenningskonverteringsretning.

Step-up transformator

En step-up transformator øker spenningen fra primær til sekundær. Sekundærviklingen har flere svinger enn primærviklingen. For eksempel, a generator som produserer 11 kV kan mate en opptrappingstransformator til en utgang på 400 kV for langdistanseoverføring – redusere strøm og dermed resistive tap (P = I²R) med en faktor på over 1000. Kraftverk bruker universelt step-up transformatorer på utgangstrinnet.

Step-Down Transformer

En nedtrappingstransformator reduserer spenningen for trygt sluttbrukerforbruk. Distribusjonsstasjoner trapper ned fra 33 kV eller 11 kV til 400V/230V for bolig- og næringsforsyning. Mindre nedtrappingsenheter (f.eks. 240V til 12V) driver lavspentbelysning, ringeklokker og HVAC-kontrollsystemer.

Begge typene følger samme prinsipp for viklingsforhold: V₁/V₂ = N₁/N₂, der V er spenning og N er antall viklingssvingninger.

Ulike typer transformatorer og deres applikasjoner

Transformatorer er konstruert i mange former, hver optimalisert for spesifikke ytelseskrav, miljøer og effektnivåer. Nedenfor er de viktigste typene.

Krafttransformator

Krafttransformatorer opererer i overføringsnett kl spenninger over 33 kV og karakterer vanligvis fra 100 MVA til over 1000 MVA. De er konstruert for nesten kontinuerlig fulllastdrift og prioriterer lave tap fremfor alle andre faktorer. Olje-nedsenket kjøling (ONAN/ONAF) er standard. Effektiviteten deres overstiger ofte 99 % , noe som gjør til og med en forbedring på 0,1 % betydelig i rutenettskala.

Ningbo Chuangbiao Electronic Technology Co., Ltd. bruker lavfrekvent transformatorteknologi innen kraftsysteminfrastruktur – sikrer effektiv energioverføring og reduserer linjetap for å garantere stabil nettdrift.

Distribusjonstransformator

Distribusjonstransformatorer trapper spenningen ned fra middels spenning (typisk 11 kV eller 33 kV) til lav spenning (400V/230V) ved leveringsstedet. De opererer med variabel belastning og er vurdert fra 25 kVA til 2500 kVA . Både oljetype og tørrtype (støpt harpiks) varianter er vanlige, med tørrtype foretrukket innendørs på grunn av brannsikkerhet.

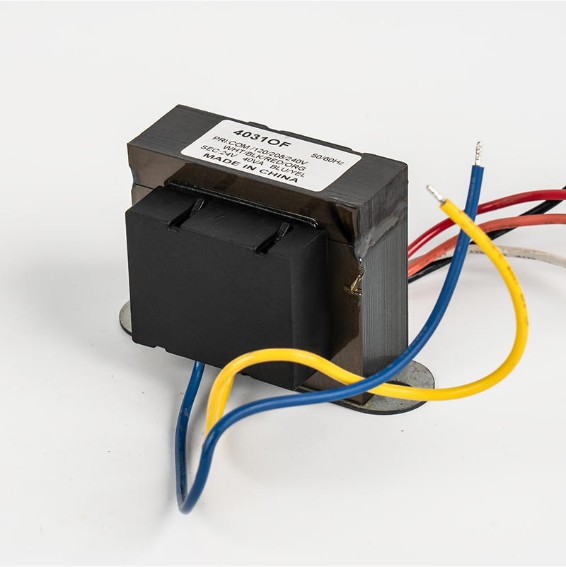

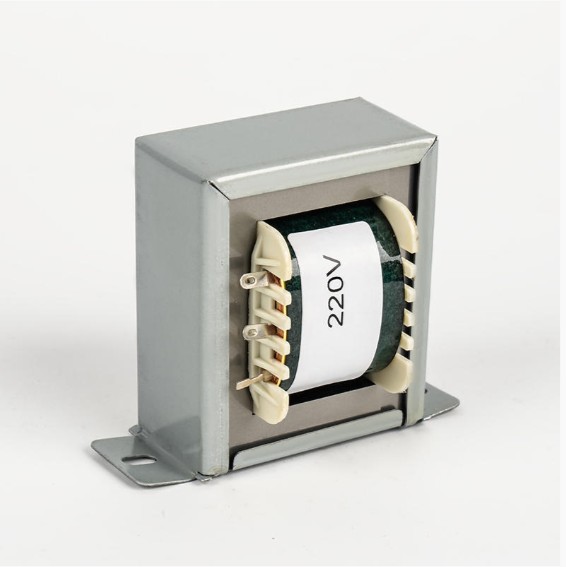

Transformator for klimaanlegg

En luftkondisjoneringstransformator er en spesialisert lavfrekvent transformator som konverterer innkommende AC-nettspenning til DC-nivåene som kreves for å drive kompressorer, viftemotorer og kontrollkort . I et klimaanlegg med delt system gir kontrollkorttransformatorer vanligvis ut 24V AC for termostatkretser. Større kommersielle HVAC-enheter kan bruke transformatorer vurdert til 40–150 VA for kontrollkraft.

I klimaanlegg av invertertype fungerer transformatoren som en del av AC-DC-AC-konverteringskjeden. Effektiv transformatordesign påvirker her direkte enhetens energiklassifisering (EER/COP). Chuangbiaos lavfrekvente transformatorer tjener nettopp denne rollen i kjøleutstyr – konverterer vekselstrøm til likestrøm som er egnet for å drive kompressorer og viftemotorer, for å oppnå effektiv kjøling eller oppvarming.

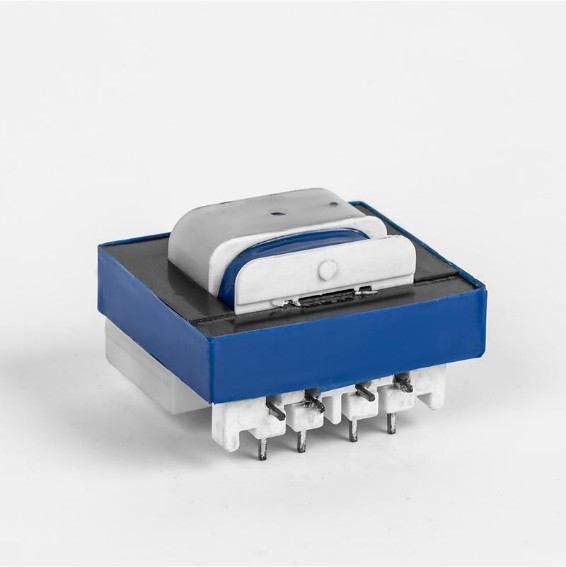

Isolasjonstransformator

En isolasjonstransformator har en 1:1 omdreiningsforhold — Dens primære formål er ikke spenningskonvertering, men galvanisk isolasjon mellom kretser. Dette bryter jordsløyfer, undertrykker vanlig modusstøy og gir personellsikkerhet i miljøer som sykehus, laboratorier og datasentre.

Viktige spesifikasjoner å merke seg:

• Isolasjonsspenning : Typisk 1500V til 4000V mellom viklinger
• Lekkasjestrøm : Enheter av medisinsk kvalitet må holde lekkasje under 500 µA (IEC 60601)
• Skjermet viklinger : Faraday-skjerming reduserer ytterligere kapasitiv kobling i sensitiv elektronikk

I industriell automasjon beskytter isolasjonstransformatorer PLSer og sensorer mot høyspenningstransienter på kraftledningen.

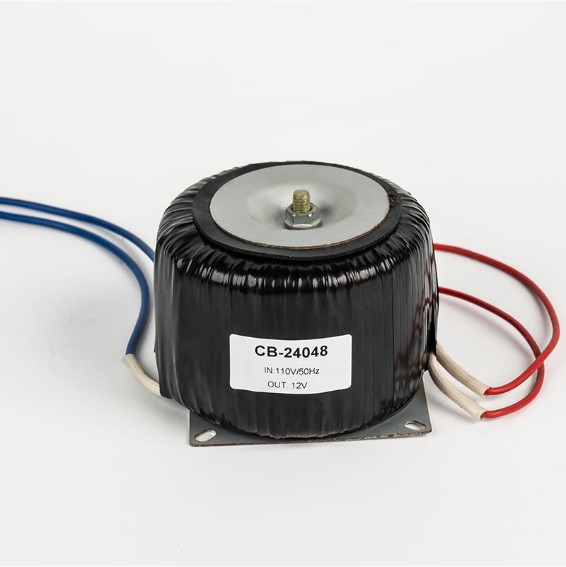

Toroidal transformator

En toroidal transformator bruker en smultringformet (toroidal) magnetisk kjerne i stedet for en konvensjonell E-I laminatstabel. Den kontinuerlige kjernebanen eliminerer luftspalter, og gir:

• Opptil 95–98 % effektivitet , versus ~85–90 % for sammenlignbare EI-kjernedesign
• Lav elektromagnetisk interferens (EMI) – strømagnetisk felt er typisk 8–10 ganger lavere enn EI-kjernetransformatorer
• Kompakt og lett – opptil 50 % mindre og lettere enn tilsvarende EI-design
• Lave tomgangstap og hørbar støy

Toroidale transformatorer er mye brukt i lydutstyr, medisinske instrumenter, industrielle kontrollpaneler og førsteklasses strømforsyninger der plass og EMI er kritiske begrensninger. Deres hovedbegrensning er høyere kostnad per VA sammenlignet med konvensjonelle laminatdesign, og mottakelighet for DC-offset som forårsaker kjernemetning.

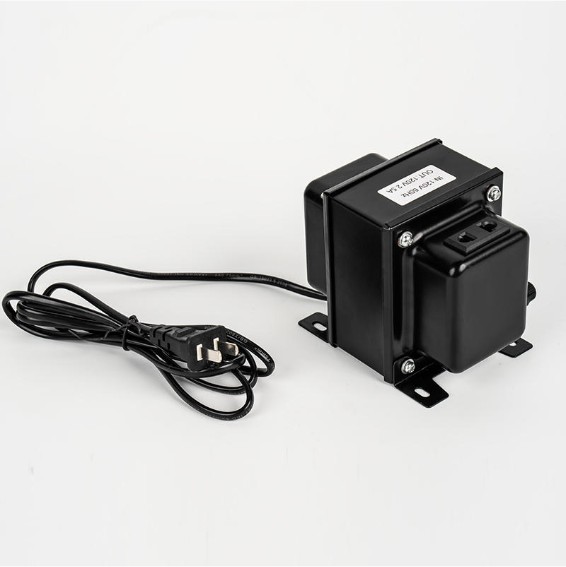

Auto-transformator

En autotransformator bruker en enkelt delt vikling (med et trykkpunkt) i stedet for to separate viklinger. Dette gjør det mer kompakt og billigere -nyttig der beskjeden spenningsjustering er nødvendig, for eksempel 220V til 110V konvertering eller mykstart av motor. Den gir imidlertid ingen galvanisk isolasjon, noe som gjør den uegnet der sikkerhetsisolering er nødvendig.

Instrumenttransformator (CT og PT)

Strømtransformatorer (CT) og potensial/spenningstransformatorer (PT/VT) brukes til måling og beskyttelse , ikke strømforsyning. En CT klassifisert 1000:5 A trapper ned strømmen for sikker måling. En PT-klassifisert 11 000:110 V gjør at voltmetre og releer kan fungere på standard instrumentnivåer. Nøyaktighetsklasser varierer fra 0,1 til 3 for måling, og 5P eller 10P for beskyttelse.

Transformatortyper på et øyeblikk

Lavfrekvente transformatorer i industrielle og nye energiapplikasjoner

Lavfrekvente transformatorer (som opererer med 50 eller 60 Hz nettfrekvens) forblir ryggraden i industrielle kraftsystemer på grunn av deres robusthet, høye effektivitet og evne til å håndtere store strømnivåer pålitelig. I motsetning til høyfrekvente byttetransformatorer, er lavfrekvente design iboende mer holdbare og bedre egnet for tøffe miljøer.

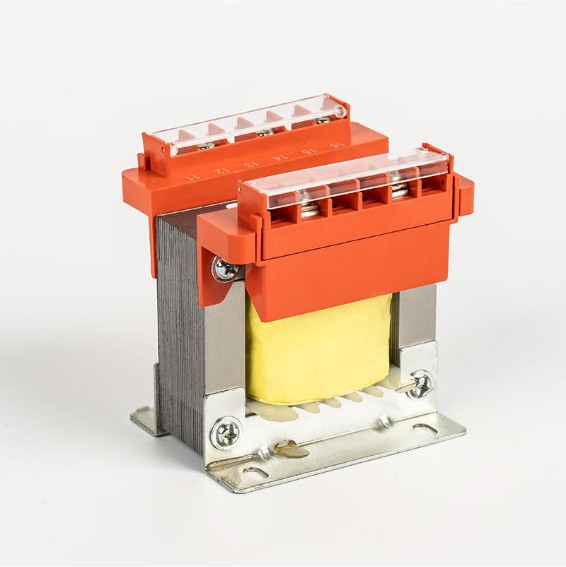

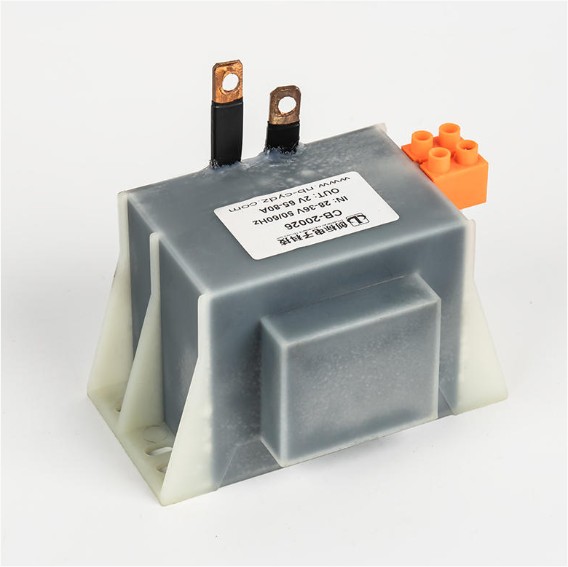

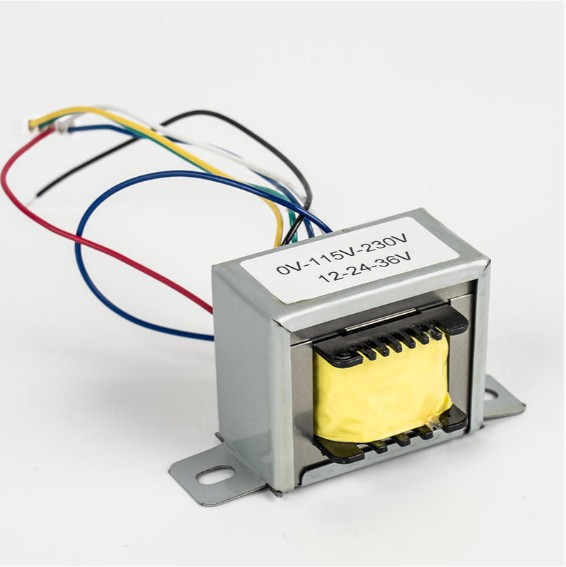

Industriell kontroll og automasjon

I industrielle automasjonssystemer fungerer lavfrekvente transformatorer som kjernekomponenter i strømstyring, og realiserer AC-til-DC-konvertering og driver motorer og aktuatorer. I elektriske sveisere gir de stabil sveisespenning og strøm – kritisk for konsistent sveisekvalitet. Spenningsregulatorer og stabilisatorer er også avhengige av lavfrekvente transformatorer for å opprettholde stramme utgangstoleranser under varierende belastninger.

Fotovoltaiske omformere og energilagring

Ettersom fornybar energi skalerer globalt, har lavfrekvente transformatorer blitt uunnværlige i fotovoltaiske (PV) omformere. I en nettbundet PV-system , transformatoren konverterer DC fra solcellepaneler til nettkompatibel AC, øker spenningen til nettnivåer samtidig som den gir essensiell galvanisk isolasjon – et regulatorisk krav i mange land. Typiske PV-omformertransformatorer opererer med effektiviteter på 97–98,5 %.

I batterienergilagringssystemer (BESS) håndterer transformatorer toveis strømstrøm—lader batteriet fra nettet (AC til DC) og utlades tilbake til nettet eller lastene (DC til AC). Deres pålitelighet i denne sykkelrollen bestemmer direkte systemets oppetid og tur-retur-effektivitet.

Ningbo Chuangbiao Electronic Technology Co., Ltd. utvikler lavfrekvente transformatorer som er nøyaktig optimalisert for disse nye energiapplikasjonene, og kombinerer høy effektivitet med den termiske stabiliteten som kreves for kontinuerlig drift i solcelle- og lagringsmiljøer.

Belysning og hvitevarer

Lavfrekvente transformatorer i belysningsapplikasjoner regulerer spenning for å kontrollere lysstyrke og fargekonsistens. I husholdningsapparater sikrer de stabil forsyning til tross for strømsvingninger – og beskytter sensitiv elektronikk mot spenningsfall eller overspenninger som kan forkorte utstyrets levetid eller forårsake driftsfeil.

Hvordan velge riktig transformator for applikasjonen din

Å velge feil transformatortype eller -klassifisering fører til overoppheting, for tidlig feil eller sikkerhetsrisiko. Vurder disse faktorene:

1. Belastningstype og effektfaktor – Induktive laster (motorer, sveisere) har lavere effektfaktorer; dimensjoner kVA tilsvarende, og legger vanligvis til 20–25 % margin.
2. Spenningskrav – Bekreft inngangs- (primær) og utgangsspenninger (sekundær), og om det er behov for trinn opp eller ned.
3. Isolasjonskrav – Hvis galvanisk isolasjon er nødvendig for sikkerhet eller støyavvisning, bruk en isolasjon eller standard to-viklingstransformator, ikke en autotransformator.
4. Fysiske begrensninger – Der plass og EMI er kritiske (f.eks. lydforsterkere, medisinsk utstyr), velg toroidformet design.
5. Miljø – Innendørs tørrtype (støpt harpiks) for trange rom; oljekjølt for utendørs transformatorstasjoner eller høykapasitetsinstallasjoner.
6. Effektivitet og driftskostnader – For transformatorer som kjører 24/7, a 1 % forbedring i effektivitet på en 100 kVA-enhet sparer du omtrent 876 kWh per år – betydelig over en levetid på 20 år.

Kontroller alltid samsvar med gjeldende standarder: IEC 60076 (krafttransformatorer), IEC 61558 (sikkerhetstransformatorer) eller IEEE C57-serien for nordamerikanske applikasjoner.
