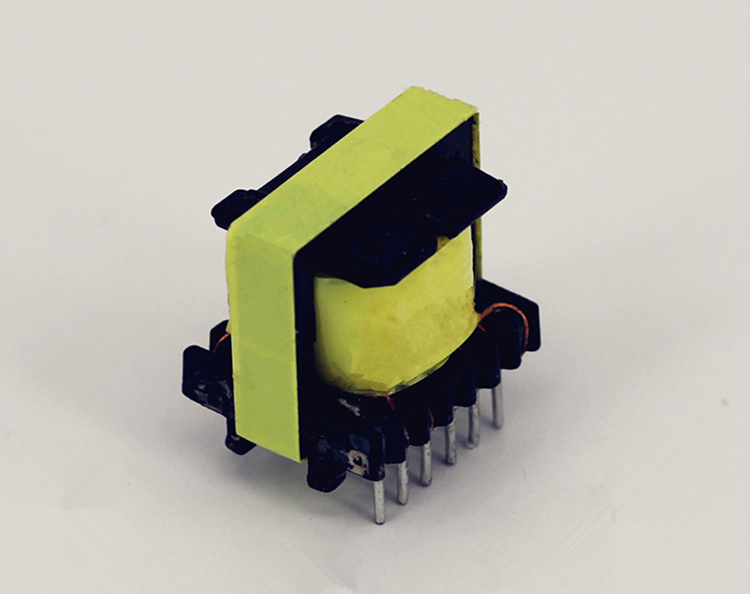

Høyfrekvente transformatordesign Prinsipp-ynebo Chuangbiao Electronics

Ved utforming av en høyfrekvent transformator, må lekkasjeinduktansen og distribuert kapasitans av transformatoren minimeres, fordi høyfrekvenstransformatoren i den svitsjende strømforsyningen overfører et høyfrekvent pulskvaddyrsignal. Under den forbigående overføringsprosessen vil lekkasjeinduktansen og distribuert kapasitans føre til overspenningsstrøm og toppspenning, samt toppsvingning, noe som resulterer i økte tap. Vanligvis kontrolleres lekkasjeinduktansen til transformatoren til 1% til 3% av den primære induktansen.

Lekkasjeinduktans av den primære spolen ----- Lekkasjeinduktansen til transformatoren er forårsaket av den ufullstendige koblingen av magnetisk fluks mellom primærspolen og den sekundære spolen, mellom lag og mellom svingene.

Distribuert kapasitans ---- Kapasitansen som dannes mellom svingene til transformatorviklinger, mellom de øvre og nedre lagene med samme vikling, mellom forskjellige viklinger og mellom viklingen og skjermingslaget kalles distribuert kapasitans.

Primær vikling-den primære viklingen bør plasseres i det innerste laget, slik at lengden på ledningen som brukes i hver sving av transformatorens primære vikling kan være så kort som mulig, og dermed minimere ledningen som brukes i hele viklingen, noe som effektivt reduserer den distribuerte kapasiteten til selve primærviklingen.

Sekundær vikling: Etter at den primære viklingen er såret, tilsett (3 til 5) lag med isolasjons polstring før vikling av sekundærviklingen. Dette kan redusere kapasitansen til den distribuerte kondensatoren mellom den primære viklingen og den sekundære viklingen, og også øke isolasjonsstyrken mellom primær- og sekundærviklingene, og oppfyller kravene til isolasjonsstanden.

Forspenningsvikling ---- Om skjevhetsviklingen er viklet mellom primær og sekundær, eller på det ytterste laget, er relatert til om justeringen av bryterens strømforsyning er basert på sekundærspenningen eller primærspenningen.
